Rugosimetro

La rugosità superficiale è composta da un complesso schema casuale di microimperfezioni (o microirregolarità) composte da picchi e valli (presentate generalmente sotto forma di solchi o scalfiture) derivate solitamente da sabbiature, lavorazioni meccaniche (torniture, fresature, ecc.) e processi che rendono ruvida la superficie. La rugosità è un parametro che deve essere valutato con precisione per assicurare il rispetto delle normative, della qualità del prodotto e dell’adesione del rivestimento alla superficie.

Per valutare le microirregolarità di una superfice, derivate da lavorazione o da usura, viene utilizzato un particolare strumento chiamato Rugosimetro. Il rugosimetro è in grado di effettuare misure di precisione che possono raggiungere il millesimo di micron.
Il rugosimetro è composto da più parti che ne consentono il funzionamento:

Unità elettronica
L’unità elettronica del rugosimetro portatile consente di regolare la movimentazione del traslatore, convertire il segnale (analogico-digitale) ed elaborare i parametri rilevati.

Traslatore
Il traslatore è un supporto motorizzato che muove il tastatore lungo l'asse di misura orizzontale della superfice oggetto di controllo.

Tastatore
Il tastatore (o stilo) è la parte del rugosimetro a diretto contatto con la superficie da misurare, in base allo scorrimento dello stesso sul campione riesce a leggere le altezze, creste e valli, presenti sulla superficie.
Il tastatore del rugosimetro opera perpendicolarmente alla morfologia della superficie, tracciando una linea retta su una superfice. La lunghezza del percorso tracciato è chiamata lunghezza di misura. La lunghezza d'onda del filtro, frequenza più bassa che verrà utilizzata per analizzare i dati, viene solitamente definita come lunghezza di campionamento. Comunemente, ed a seconda del filtro selezionato, dalla lunghezza di campionamento viene scartata una porzione di ciascuna estremità della lunghezza di misurazione.

Ra - media aritmetica deviazione del profilo
Espresso in micron, è il valore medio aritmetico degli scostamenti (presi in valore assoluto) del profilo reale della superficie rispetto alla linea media. Tale misura è riferita ad una lunghezza di base l del profilo analizzato per evitare l'influenza di altri tipi di irregolarità.

Rz - media aritmetica su 10 punti
Media aritmetica dei valori assoluti dei 5 picchi più alti e delle 5 valli più profonde

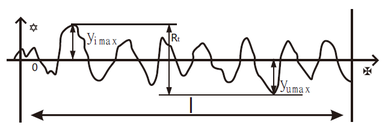

Rt – rugosità massima o totale
Massima distanza fra la cresta più alta (Rp) e la valle più profonda (Rv)

Rq - rugosità quadratica media
Rappresenta il valore quadratico medio della superficie reale da quella tecnica
