Calibro per saldature - VLSCS12

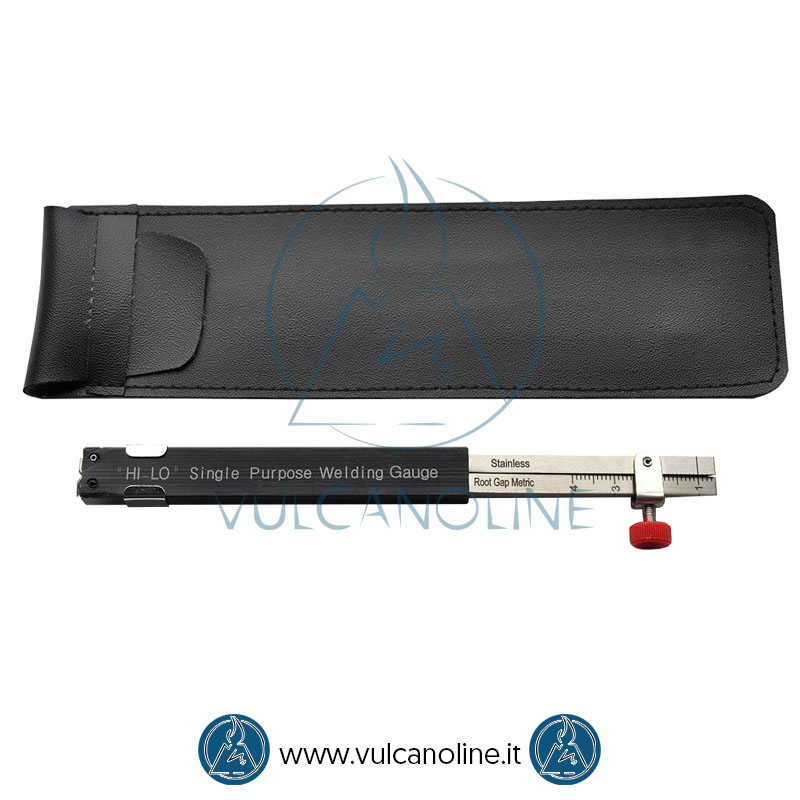

Calibro per saldature per il controllo del disassamento interno - VLSCS12
Il calibro per saldature per il controllo del disassamento interno modello VLSCS12 proposto da Vulcanoline è in grado di verificare il disallineamento, l’allineamento, misura la distanza tra due pezzi da saldare.
Scale disponibili sia in millimetri sia in pollici.
Ingombro del calibro per saldature per il controllo del disassamento interno modello VLSCS12: 12x150 mm.
Utilizzo del calibro per saldature per il controllo del disassamento interno - VLSCS12
Controllare il disallineamento interno:
- Sbloccare la vite di fissaggio.
- Premere le due aste di misura del calibro per far fuoriuscire i becchi a filo del calibro per saldature.
- Inserire i becchi a filo del calibro nella sezione tra i due pezzi da montare/saldare.
- Mantenere il calibro in posizione e serrare la vite di fissaggio.
- Leggere il disallineamento in base alla linea di demarcazione posta sull’asta opposta all'asta graduata.
Verificare lo spazio utile di saldatura:
- Sbloccare la vite di fissaggio.
- Inserire l’asta graduata all’interno della cavità da saldare fino a che non arriva a battuta con entrambi i lati dell'asta.
- Bloccare la vite di fissaggio.
- Estrarre l’asta dalla cavità e leggere lo spazio utile di saldatura in base alla linea di demarcazione posta sull’asta opposta all’asta graduata.
